• 모토빌트의 웨이포인트 빌드를 재현한 공식 라이선스 지프 JT 글래디에이터 바디
• 바로 사용 가능 - 배터리와 충전기만 있으면 됩니다
• KMC Grenade 비드락 휠(정품 인증)과 Maxxis Trepador 타이어 장착
• 범퍼, 헤드라이트, 테일라이트 및 적재함 랙에 LED 조명 장착
• 정밀한 조작을 위한 공장 설치형 굴착 기능

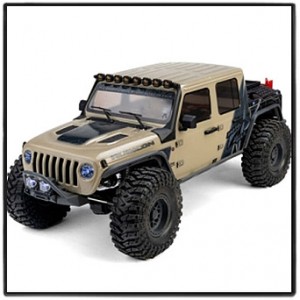

Axial 1/10 SCX10 III Motobilt Waypoint Jeep JT Gladiator 4X4 RTR 브러시드 락 크롤러, 탄색 특징

• Motobilt Waypoint의 트림 사양 및 세부 정보
• 출발 시 여유 공간 확보를 위해 침대 폭을 낮췄습니다.
• 내구성이 뛰어난 폴리카보네이트 본체, 도색 및 조립 완료
• 지프의 정통적이고 상징적인 7슬롯 그릴 디자인
• 정교한 펜더 플레어, 도어 핸들, 후드 통풍구 및 사이드 미러
• 지프 공식 컬러 도색 사양
• 사실적인 스케일을 위한 펜더 안쪽 부분
• 모토빌트 전면 및 후면 범퍼
• 바하 디자인 LP6 범퍼 라이트
• 바하 디자인 S2 침대 레일 조명
• 침대에 15파운드짜리 이산화탄소 탱크를 놓고 무게를 재보세요.
• 하이리프트 잭 침대 마운트
• 공식 라이선스를 받은 KMC 그레네이드 비드락 휠
• 맥시스 트레파도르 소프트 컴파운드 타이어
• AR45 스트레이트 액슬
• 알루미늄 나사산 본체를 가진 오일 충전식 쇼크 업소버
• 전륜 3링크 서스펜션
• 후륜 4링크 서스펜션
• 6mm 스테인리스 스틸 서스펜션 링크
• 로드 끝단에 스테인리스 스틸 피벗 볼이 있습니다.
• 확장형 강철 C형 채널 섀시 레일
• 13.9인치 확장 휠베이스
• SCX10 III 변속기 (전체 볼 베어링 포함)
• 전체 금속 재질의 내부 변속 기어
• 개선된 2피스 판하드 바 마운트(이중 전단 보호 기능 포함)
• 다양한 링크 마운트 옵션을 갖춘 스키드 플레이트로, 지오메트리 조절 및 정밀하게 조정된 안티 스쿼트 기능을 제공합니다.
• 스펙트럼 SLT3 3채널 송신기
• Spektrum Firma 40A 브러시드 방수 ESC
• Axial Slick Rock 35턴 브러시드 540 사이즈 모터
• 25T 스틸 출력 기어가 장착된 Spektrum S683 서보
• 서보 모터 및 하드웨어가 포함된 공장 굴착 시스템
• 디그 기능은 송신기의 세 번째 채널을 통해 작동됩니다.
• 실리콘 엘라스토머 배터리 스트랩
• 표준형 또는 소형 배터리 팩과 호환됩니다.

공식 라이선스를 획득한 지프 JT 글래디에이터 차체

내구성이 뛰어난 폴리카보네이트 소재로 제작된 이 공식 라이선스 지프 JT 글래디에이터 스케일 바디는 도색 및 조립이 완료된 상태로 제공됩니다. 지프의 상징적인 7슬롯 그릴 디자인과 정교한 펜더 플레어, 몰딩 처리된 도어 핸들, 후드 통풍구, 사이드 미러가 특징입니다. 또한, 공식 지프 생산 색상을 기반으로 한 두 가지 도색 옵션을 통해 더욱 생생한 스케일 모형의 즐거움을 만끽할 수 있습니다.

모토빌트 웨이포인트 사양표

T1과 T2 두 모델 모두 모토빌트의 웨이포인트(Waypoint) 트림 사양을 갖추고 있습니다. 모토빌트 전후면 범퍼와 바하 디자인(Baja Designs) LP6 범퍼 라이트, S2 베드 레일 라이트, 그리고 적재함에 장착된 15파운드(약 6.8kg) CO2 탱크와 하이리프트(Hi-Lift) 잭이 특징입니다. 이 차량은 험로와 바위 지대 어디에서든 시선을 사로잡도록 설계되었습니다.

SPEKTRUM SLT3 송신기

Spektrum SLT3 송신기는 정밀한 트레일 제어 기능을 제공하며, 세 번째 채널은 SCX10 III의 디깅 기능을 작동시킵니다.

더욱 강력해진 스티어링 서보

S683 서보의 25T 강철 출력 기어는 드라이버가 고장 걱정 없이 더 강하게 구동하는 데 필요한 내구성을 제공합니다.

굴착 기능

Dig는 원격으로 선택 가능한 변속 모드로, 후륜 구동계를 잠그고 전륜 타이어가 차량을 구동하여 급회전 시 후륜 타이어가 고정된 상태를 유지할 수 있도록 합니다.

설치된 전력 시스템

공장에서 장착된 브러시드 모터 시스템은 Axial Slick Rock 35턴 브러시드 540 사이즈 모터와 Spektrum Firma 40A 브러시드 방수 ESC를 특징으로 합니다. 트레일에서 검증된 전자 장치로 트레일에서 바로 주행을 시작할 수 있습니다.

AR45 직선 차축

전면 AR45는 더욱 사실적인 스케일감을 위해 드라이버 오프셋 디퍼렌셜 하우징을 특징으로 합니다. 옵션으로 오버드라이브 기어(AXI332001)도 사용할 수 있습니다.

알루미늄 조절식 코일오버 쇼크 업소버

알루미늄 나사산 바디와 단일 코일 스프링이 장착된 오일 충전식 쇼크 업소버는 부드러운 댐핑, 손쉬운 튜닝 및 주행 중 빠른 조정 기능을 제공합니다.

공식 라이선스 휠

공식 라이선스를 획득한 KMC 그레네이드 휠은 ​​지프 JT 글래디에이터 4X4에 상징적인 외관을 선사하며, 진정한 비드락 디자인은 정통 오프로드 감성을 표현합니다.

공식 라이선스 타이어

Axial의 부드러운 컴파운드로 제작된 Maxxis Trepador 타이어는 뛰어난 성능과 공격적인 자세를 제공하며, 견고한 트레드와 측면 러그는 Gladiator를 험로와 바위 지형에 적합하게 만들어줍니다.

강력한 LED 조명

밝고 내구성이 뛰어난 LED를 장착하여 시야를 확보하고 실감나는 야간 주행 경험을 제공합니다. 범퍼, 헤드라이트, 테일라이트, 적재함에 정교하게 장착된 LED는 실제 차량과 같은 사실적인 느낌을 선사합니다. 편안하게 오프로드를 즐기거나, 장식장에 전시하여 기능성과 정교한 디테일을 감상해 보세요.

최적화된 서스펜션

전륜 3링크와 후륜 4링크 서스펜션은 6mm 스테인리스 스틸 링크와 로드 엔드에 스테인리스 스틸 피벗 볼을 사용하여 내구성이 뛰어난 오프로드 성능을 제공합니다. 13.9인치의 확장된 휠베이스와 함께, 이 차량은 어떤 장애물도 거침없이 헤쳐나갈 수 있도록 설계되었습니다.

전금속 기어

SCX10 III 변속기는 모든 금속 기어와 전체 볼 베어링을 사용하여 오프로드 주행에 ​​필요한 강력한 성능을 제공합니다.

SCX10 III 스틸 C채널 섀시

지프 JT 글래디에이터는 다른 스케일 모델보다 휠베이스가 길기 때문에, 프레임의 휘어짐을 줄이고 서스펜션 성능을 향상시키도록 설계된 확장 가능한 사실적인 스틸 C자형 섀시 레일이 기본으로 제공됩니다. 더 짧은 휠베이스나 새로운 외관을 원하시나요? 정품 액시얼 링크와 새로운 차체를 사용하여 나만의 완벽한 모델을 만들어 보세요.

업그레이드된 팬하드 바 마운트

Axial 엔지니어들은 SCX10 III 플랫폼의 팬하드 바 마운트를 완전히 새롭게 설계하여 개선했습니다. 2피스 디자인과 이중 전단 보호 기능을 갖춘 이 업그레이드된 부품은 험로 주행에서도 뛰어난 성능을 발휘할 것입니다.

스키드 플레이트

SCX10 III 스키드 플레이트는 다양한 어퍼 링크 장착 옵션을 제공하여 서스펜션 지오메트리를 미세 조정하고 안티 스쿼트를 정밀하게 설정할 수 있도록 합니다.

조절 가능한 배터리 장착 시스템

Axial 디자이너들은 SCX10 III의 배터리 마운트 시스템을 개선했습니다. 더 이상 벨크로 스트랩을 사용하지 않고, 실리콘 엘라스토머 스트랩을 적용하여 배터리에 더욱 간편하고 편리하게 접근할 수 있도록 했습니다. 또한, 표준형 또는 쇼티형 배터리 팩을 선택하여 트레일에서 무게를 조절할 수 있습니다.

Axial 1/10 SCX10 III Motobilt Waypoint Jeep JT Gladiator 4X4 RTR 브러시드 락 크롤러, 탄 제품 사양

• 조립 예상 시간조립이 필요 없습니다
• 배터리별도 판매
• 몸폴리카보네이트 소재, 공식 라이선스를 받은 지프 JT 글래디에이터
• 브레이크프로그래밍 가능
• 충전기별도 판매
• 차대확장형 레일이 있는 강철 C형 채널
• 완료 수준즉시 실행 가능
• 커넥터 유형IC3
• 미분스풀
• 구동 방식전진/브레이크/후진
• 구동계4륜구동
• 최종 구동비47.20
• 내부 기어비11.80
• 조명주도의
• 리튬 폴리머 배터리 호환성2S, 3S
• 만들다지프
• 최대 배터리 크기138 x 46 x 35
• 모터 크기540
• 모터 유형브러시드

• 오일 종류 및 함량35
• 날개14T
• 제품 높이9.2인치(234mm)
• 제품 길이21.7인치(551mm)
• 제품 중량배터리 제외 무게 6.7파운드(3.02kg)
• 제품 너비9.9인치(251mm)
• 라디오포함됨
• 규모1/10
• 서보포함됨
• 충격식알루미늄 나사산 본체를 가진 오일 충전식 쇼크 업소버
• 속도 제어포함됨
• 스퍼 기어56T
• 보류전륜 3링크, 후륜 4링크
• 타이어 종류Axial의 소프트 컴파운드를 사용한 Maxxis Trepador 타이어
• 차량 크기기준
• 차량 종류락 크롤러
• 휠 육각형 크기12mm
• 휠 타입공식 라이선스를 받은 KMC 그레네이드 비드락 휠

분해도->

https://www.horizonhobby.com/on/demandware.static/-/Sites-horizon-master/default/dw26ca3932/Manuals/AXI-2443-EXPLODED-VIEW.pdf

ARRMA/AXIAL 차량 퀵가이드.

우선 저희 제품 이용을 해주셔서 감사의 말씀 드립니다.

이 퀵 가이드는 숙련자용이 아닌 기본적으로 처음 입문 또는 저희 제품을 처음 이용하시는 분들께

도움이 되고 자 제작된 매뉴얼입니다. 제품마다 차이가 있음을 미리 안내 드리며 용어는 공통으로 사용되는

경우가 많으니 참고 하시면 되겠습니다.

우선 저희 호라이즌 제품은 Team Losi / Vaterra / ECX / ARRMA / AXIAL 제품군으로 이루어 져 있습니다.

각각 조종기는 Spektrum 과 ECX 제품 그리고 TACTIC 으로 이되어있습니다. 공통적으로 사용되는 조종기 기준으로 설명 드리겠습니다.

RTR 기준 제품 박스 내에 제품의 본체 – 조종기 – 액세사리 가 구성 되어있습니다.

1.차량에 주 배터리 를 장착 합니다. / 조종기에는 AA 배터리를 하단부에 장착 합니다\

2.차량의 컨넥터를 연결 합니다.

3.전원을 켜기에 앞서 조종기를 먼저 켭니다.

4.조종기에 TH Trim / ST Trim 을 눈금을 확인 하여 중간에 맞춰 놓습니다.

5.그후 차량을 켭니다. 켜신후 약 2~3초 대기해주세요 (변속기 및 자이로 초기화 시간)

6.그후 자이로 및 조향 방향 전후진 방향을 확인 합니다.

7.즐거운 주행을 하시면 됩니다.

조종기 조절 스위치

TH Trim – 전후진의 중립부분 미세 조절합니다. (무조건 중간에 설정합니다.)

ST Trim – 좌우 조향의 중립을 미세 조절합니다. (직진시 한쪽으로 흐르지 않게 조절합니다.)

Reverse 스위치 TH/ST – 조종의 방향을 변경합니다 좌우 또는 전후진의 방향

ST D/R , TH D/R – 조향 의 타각량 조절 또는 전후진의 속도 조절을 합니다.

BIND – 차량과 조종기의 주파수적인 부분을 연결시 사용합니다 (일반적으로 사용하지 않습니다.)
